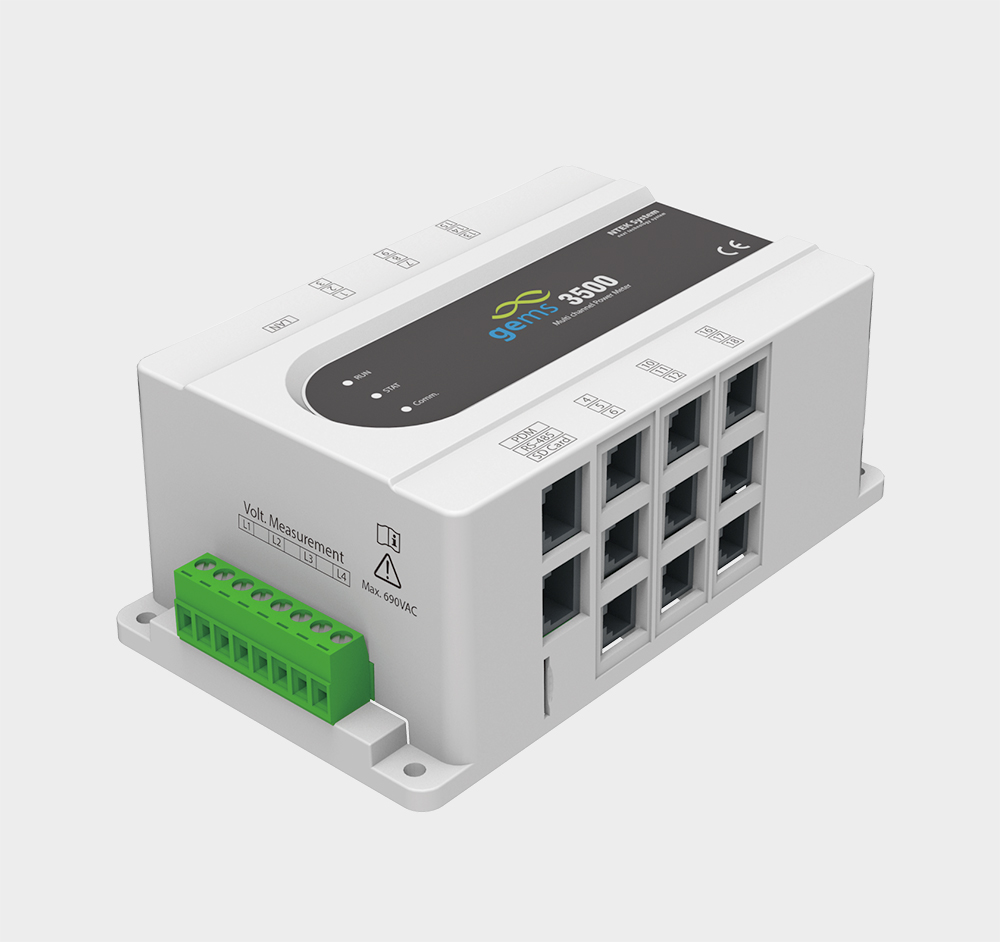

하나의 Device로 여러 개의 전력 모니터링이 가능한 멀티 채널 미터
측정요소 : 상/선간전압, 주파수, 선전류, 유효/무효/피상전력, 전압/전류 불평형률, 역률, 유효/무효/피상전력량
최대 54개의 단상부하 및 26개(3상 3선식) 또는 18개 (3상4선식)
삼상부하 전력 모니터링 가능
IEC62053-21/22에 따르는 0.5/1.0 Class 전력 정밀도 실현
하나의 모델로 3상4선식/3상3선식에 적용
최대 18대의 단독형 파워미터 대체가능하여 전력측정 비용절감
Sag/Swell 기능 (최소 0.5 cycle)
고조파무효전력 함유율 표시. (THD)
온도(NTC) 1 point 지원.
RS485 Serial 통신 및 이더넷 통신지원
외부 DI/DO/AI 모듈 확장성
클라우드 연동 에너지 플랫폼 지원

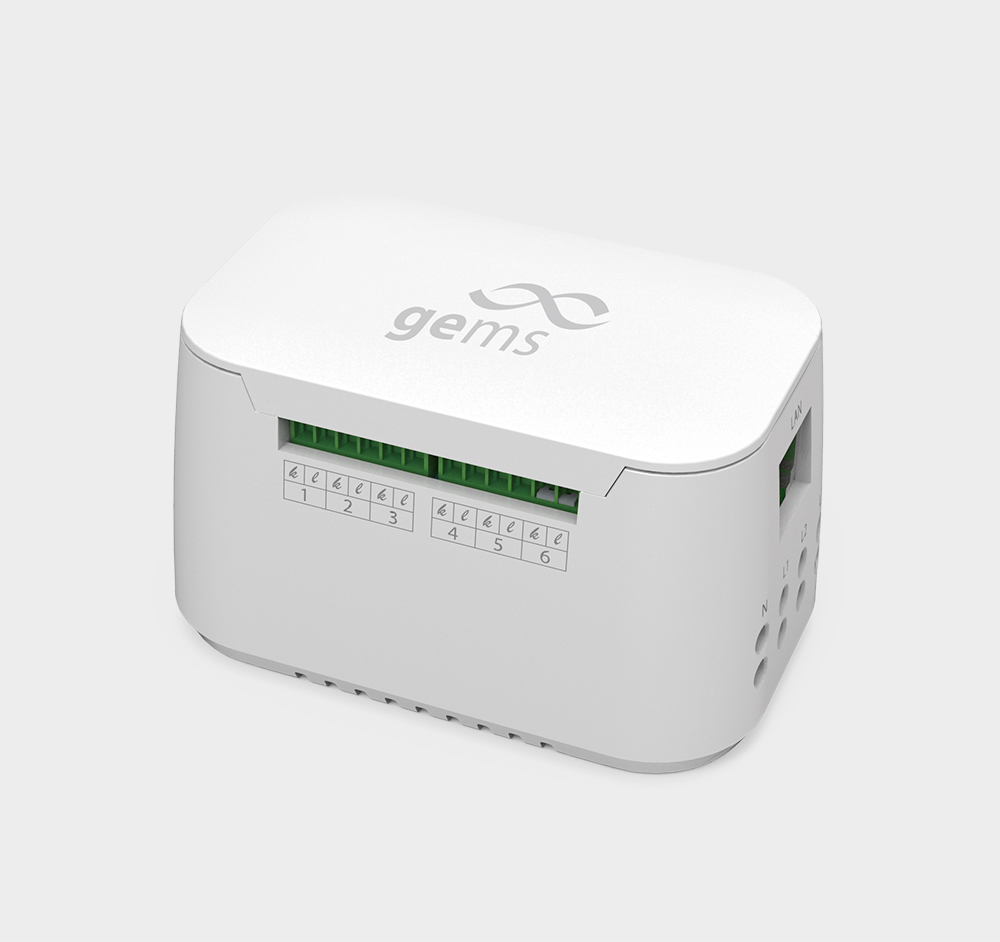

하나의 Device로 여러 개의 전력 모니터링이 가능한 멀티 채널 미터
최대 12개의 단상부하 및 4개의 삼상부하(3상 4선식) 전력 모니터링 가능
측정 요소 : 상/선간전압, 선전류, 유효/무효/피상전력, 전압/전류 불평형률, 역률, 유효/무효/피상전력량
IEC62053-21/22에 따르는 1.0/0.5 Class 전력 정밀도 실현
하나의 모델로 결선방식에 따라 1P2W/ 1P3W / 3P4W / 3P3W에 적용
고조파 전력함유율 표시(THD)
RS-485(옵션) 지원
이더넷 통신 및 Wi-Fi(옵션)지원
클라우드 연동 에너지 플랫폼 지원
협소한 공간에서도 설치가 가능한 콤팩트한 사이즈 (62 x 96 x 56 mm) 상부 탈착 커버를 이용한 이물 방지 기능과 간결한 디자인 ※ 계측전압(A-N) 최대 240V

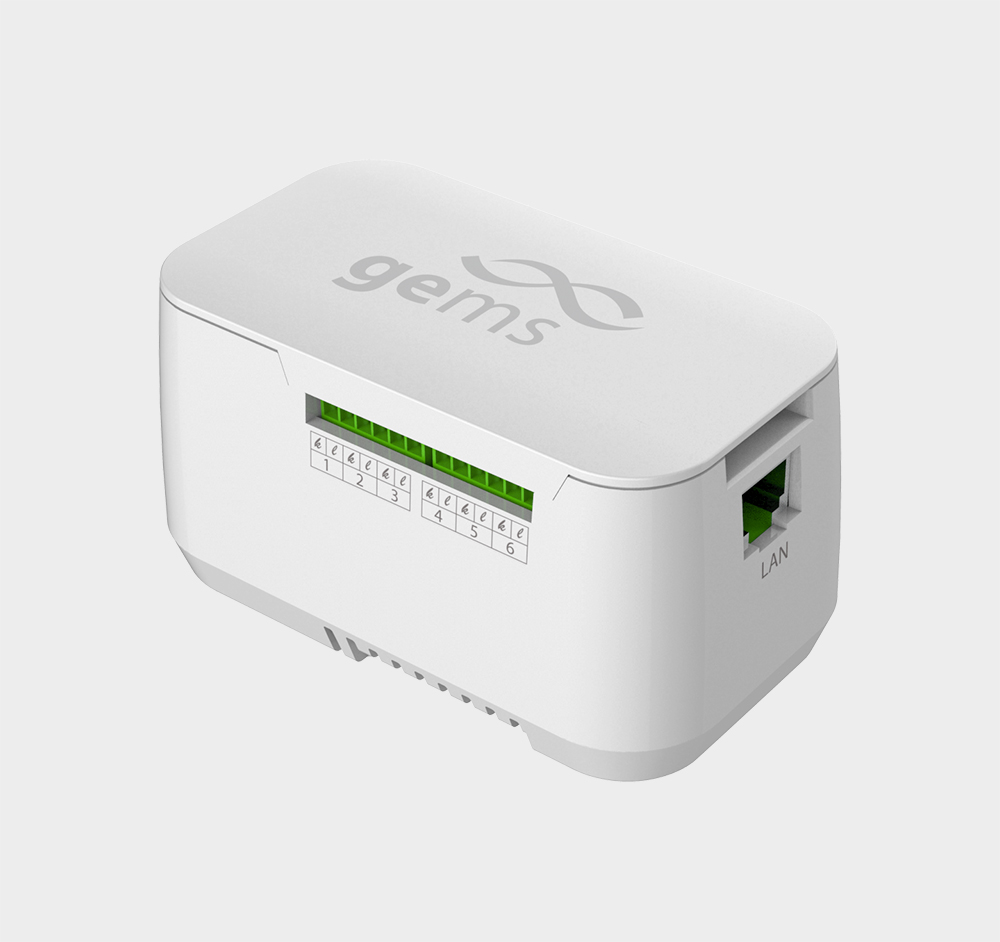

하나의 Device로 여러 개의 전력 모니터링이 가능한 멀티 채널 미터
최대 12개의 단상부하 및 4개의 삼상부하(3상 4선식) 전력 모니터링 가능
측정 요소 : 상/선간전압, 선전류, 유효/무효/피상전력, 전압/전류 불평형률, 역률, 유효/무효/피상전력량
IEC62053-21/22에 따르는 1.0/0.5 Class 전력 정밀도 실현
하나의 모델로 결선방식에 따라 1P2W/ 1P3W / 3P4W / 3P3W에 적용
고조파 전력함유율 표시(THD)
이더넷 통신, RS485 및 Wi-Fi 지원 (외장 안테나 사용)
이더넷 통신 및 Wi-Fi(옵션)지원
좁은 공간에 설치가 가능한 콤팩트한 사이즈 (67 x 106 x 65.5 mm)
상부 탈착 커버를 이용한 이물 방지 기능과 간결한 디자인

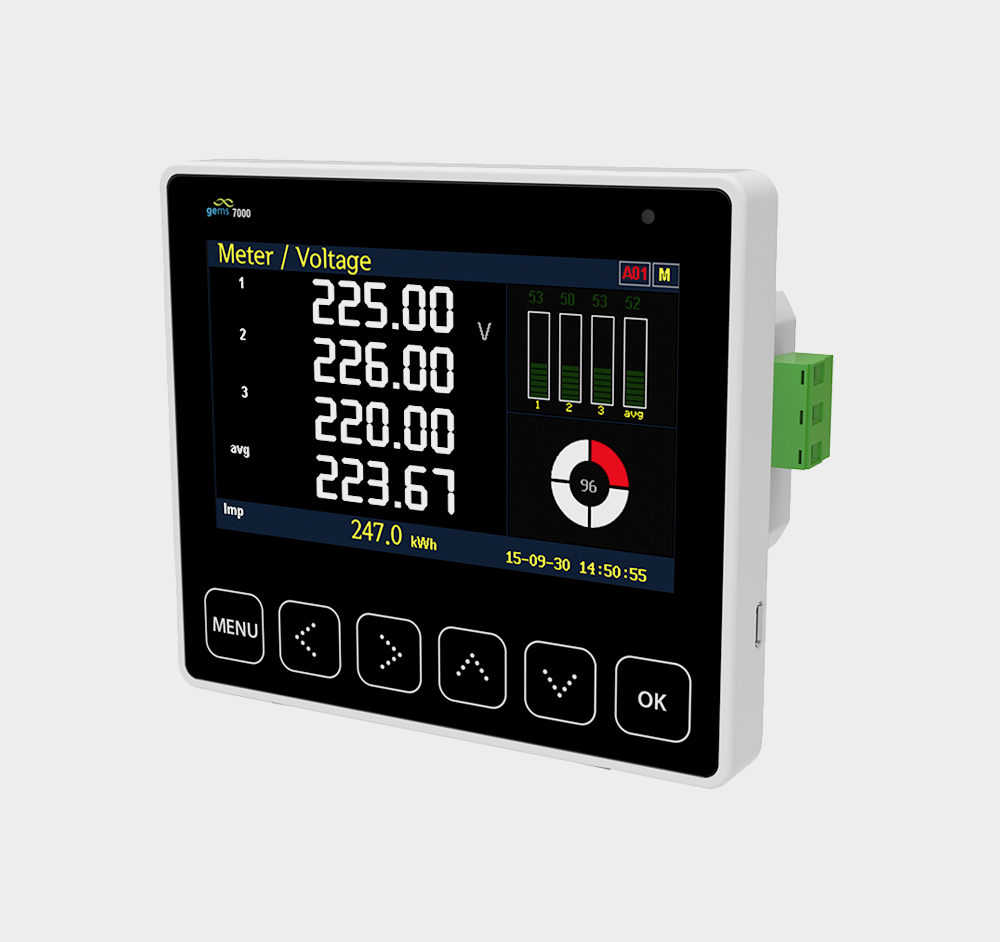

실시간 전력 품질 분석 및 정밀계측을 통한 정확한 분석/진단
Over/Under Limit 알람
측정 요소 : 상/선간 전압, 주파수, 전류, 유효/무효/피상 전력, 전압/전류 불평형률, 역률, 위상, 유효/무효/피상 전력량 등
31차 고조파 측정, 고조파 함유율
다양한 종류별 CT 지원 – 10mA / 333mV / 100mA / 5A / 로고스키 코일 등
확장모듈을 이용한 선택적 기능 확장이 가능
외부 DI/DO/Ethernet 확장모듈
고선명 4.3” TFT LCD를 이용한 명확한 정보 전달
커다란 전면부 터치키를 이용한 직관적이고도 쉬운 조작
Waveform Display 기능
온도센서 1 채널 지원
RS485 serial 통신 및 Ethernet 통신 지원 (옵션 모듈)
gems3500 및 DIO 확장 장치 같은 하위장치와의 연결 지원
국제 표준의 월마운트 방식 설치를 지원하며 전용클립을 통한 설치가 용이

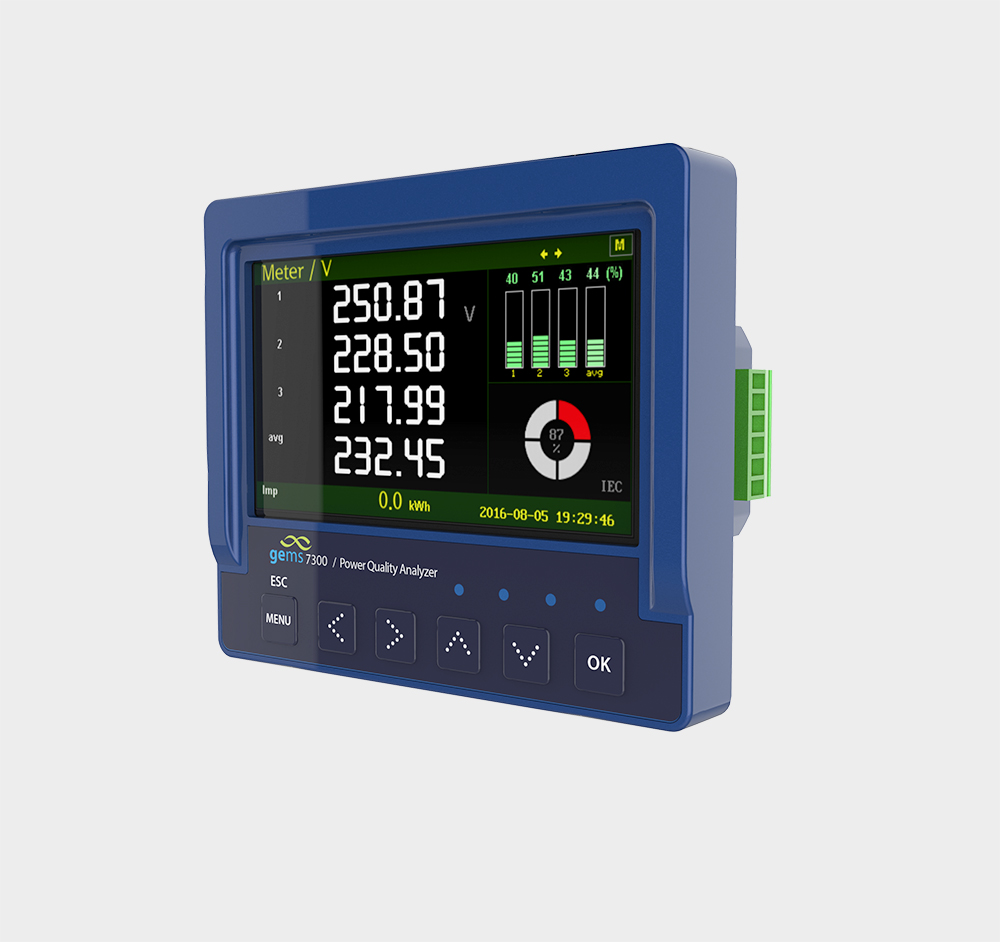

실시간 전력 품질 분석 및 정밀계측을 통한 정확한 분석/진단
Over/Under Limit 알람
측정 요소 : 상/선간 전압, 주파수, 전류, 유효/무효/피상 전력, 전압/전류 불평형률, 역률, 위상, 유효/무효/피상 전력량 등
63차 고조파 측정, 고조파 함유율
다양한 종류별 CT 지원 – 333mV / 100mA / 5A / 로고스키 코일 등
확장모듈을 이용한 선택적 기능 확장이 가능
외부 DI/DO/Ethernet 확장모듈
고선명 5” TFT LCD를 이용한 명확한 정보 전달
커다란 전면부 터치키를 이용한 직관적이고도 쉬운 조작
Waveform Display 기능
온도센서 1 채널 지원
RS485 serial 통신 및 Ethernet 통신 지원 (옵션 모듈)
gems3500 및 DIO 확장 장치 같은 하위장치와의 연결 지원
국제 표준의 월마운트 방식 설치를 지원하며 전용클립을 통한 설치가 용이

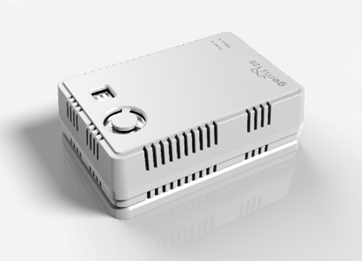

온도, 습도, CO2, 미세먼지 센서
전원 : DC12V(10~30Vdc), PoE : 48V, USB : DC5V
LED : RED = 전원 on/off, BLUE = 동작 상태 표시
스위치 : 10핀 DIP스위치
입출력 : LAN/PoE(MQTT/MODUBUS TCP), RS-485(MODBUS RTU), USB C타입
센서 : 온도/습도, CO2(옵션), 미세먼지(옵션)
통신 : LAN(RJ-45), Wi-fi 2.4GHz 802.11bgn(옵션). RS-485
소비전력 : 7W 이하
동작온도 : 10℃ ~ 60℃
크기 : 112mm X 76mm X 37mm
무게 : 150g
